Лазерное сканирование фасадов храма Покрова Божьей Матери
О проекте

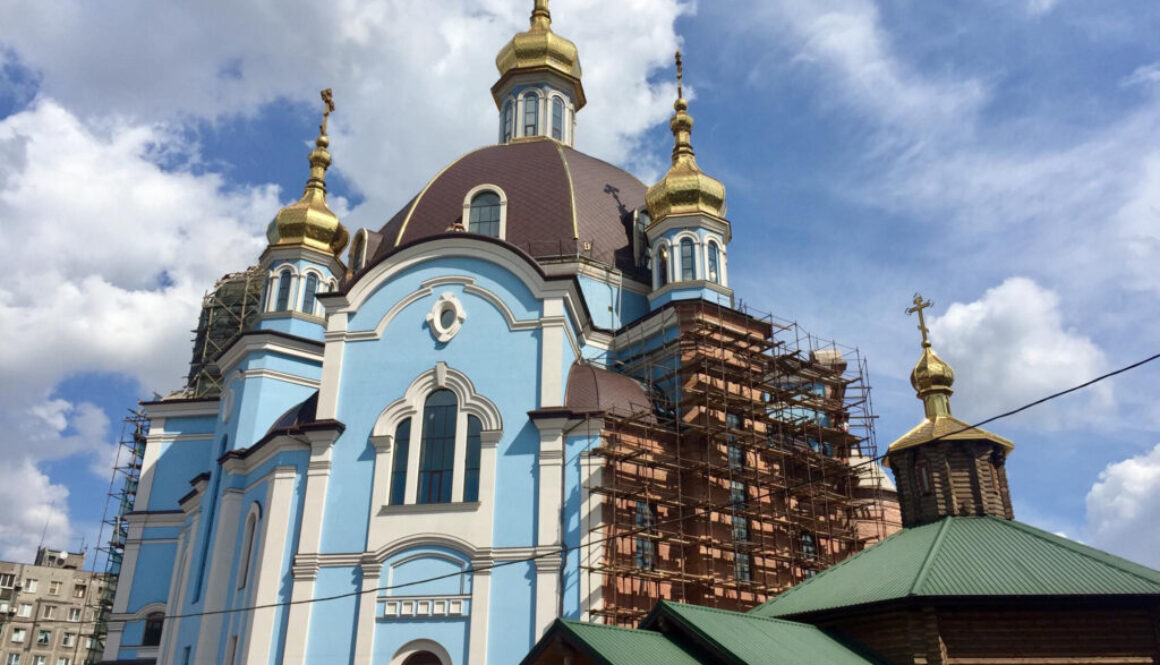

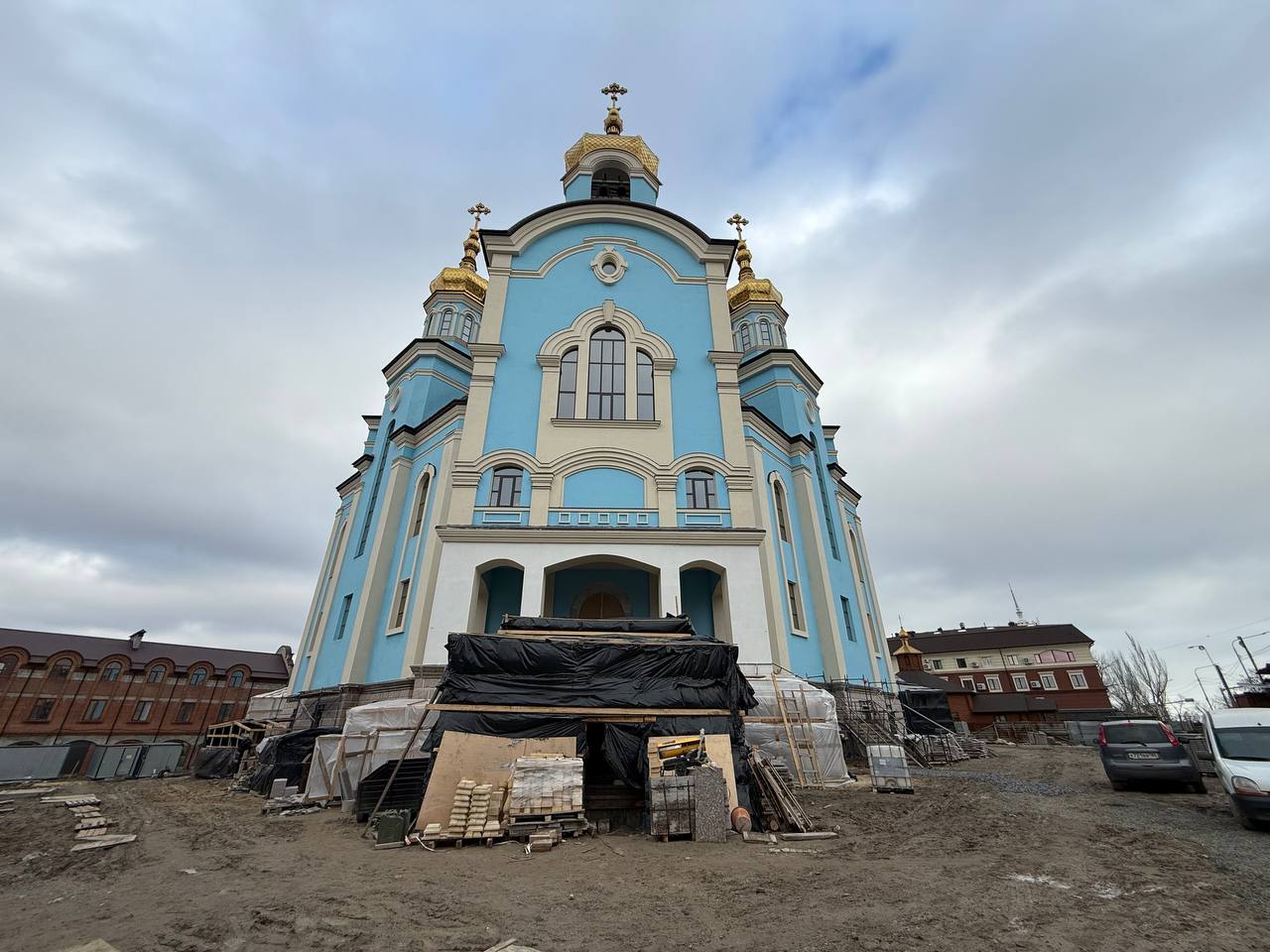

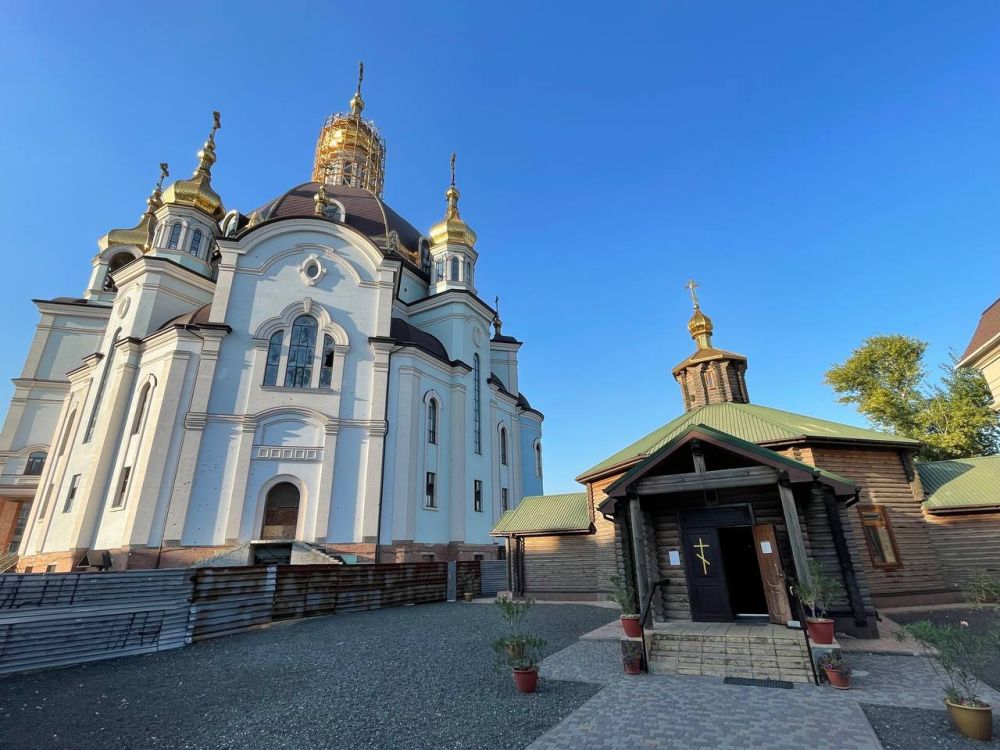

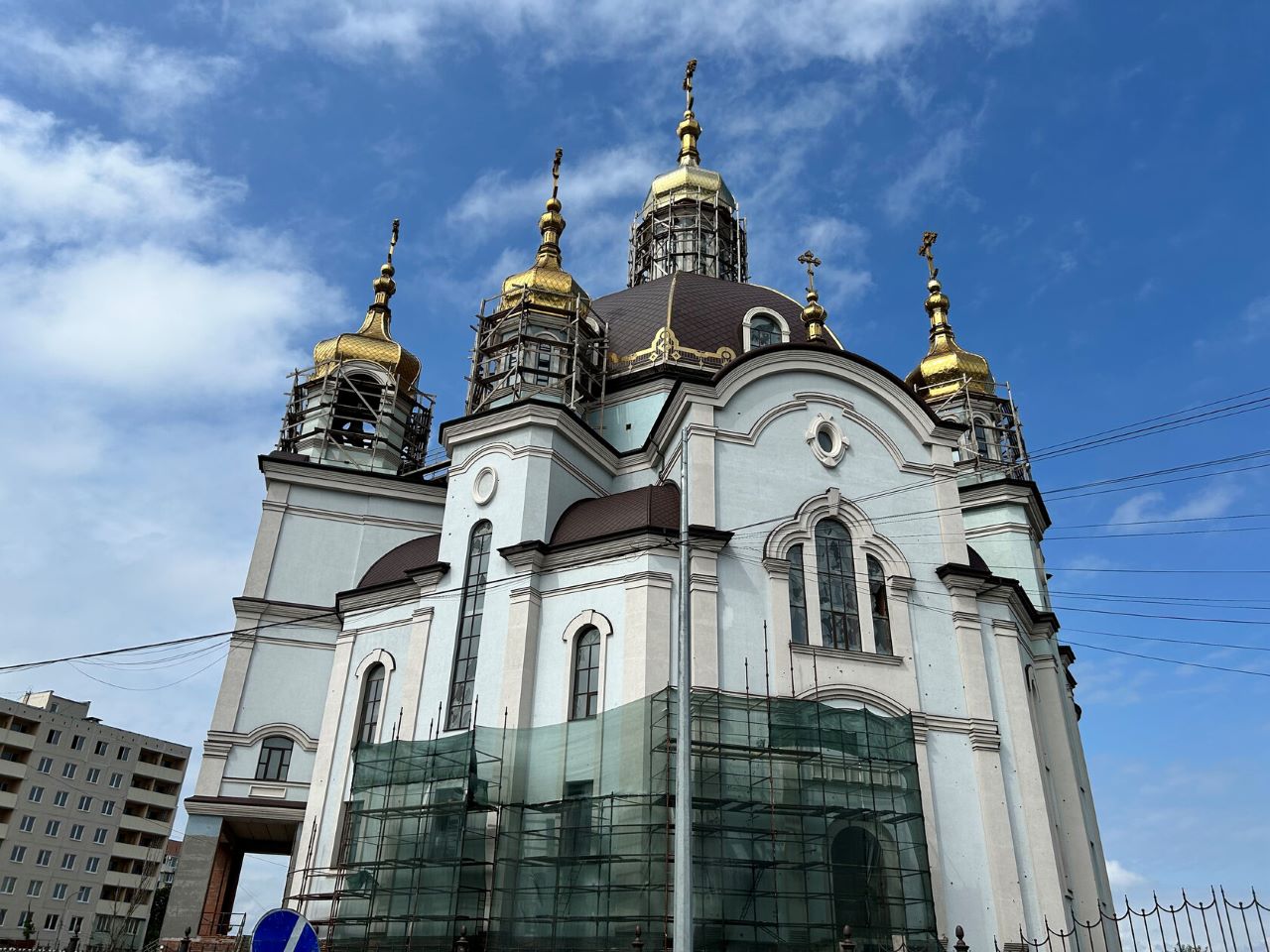

Объект — храм Покрова Божьей Матери в г. Мариуполь, Жовтневый район. На момент работ в здании велись отделочные работы, поэтому требовались точные обмеры фасадов для подготовки рабочей документации.
Перед нашей командой стояла задача выполнить высокоточное наземное лазерное сканирование наружных стен храма, получить плотное облако точек и на его основе подготовить комплект обмерных чертежей фасадов для дальнейшего проектирования и отделочных работ.
Цель и задачи
Цель работ — создать точную цифровую геометрию объекта и перевести её в рабочую чертёжную документацию.
Задачи:
- получить полное облако точек фасадов храма без «слепых зон»;
- построить трёхмерную модель наружных конструкций;
- подготовить обмерные чертежи фасадов с реальными размерами;
- передать заказчику материалы в форматах, пригодных для проектирования (PDF и DWG).
Выполненные работы

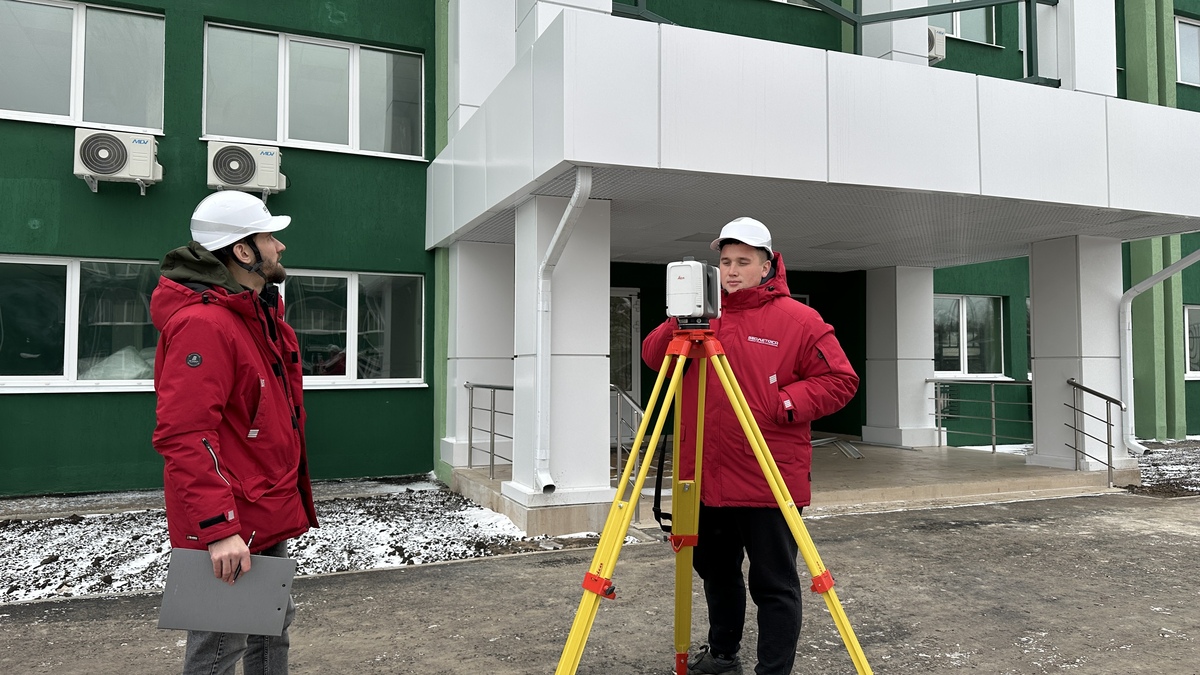

- Полевой этап. Наземное лазерное сканирование фасадов с 60 станций с взаимной привязкой сканов для полного охвата объекта, включая колокольню и купольную часть.
- Камеральная обработка. Сшивка сканов в единое облако точек, чистка от шумов и посторонних объектов, выравнивание по единой системе координат.
- Подготовка документации. Построение 3D-модели фасадов и вычерчивание обмерных чертежей с нанесением размеров.
Используемое оборудование
Наземный лазерный сканер Trimble X9 (точность измерений до 2 мм, дальность до 150 м).
Срок выполнения
9 рабочих дней — 2 дня полевые работы на объекте и 7 дней камеральная обработка и подготовка чертежей.
Результат
В рамках проекта заказчику были переданы:
- Плотное облако точек — трёхмерная цифровая модель фасадов здания

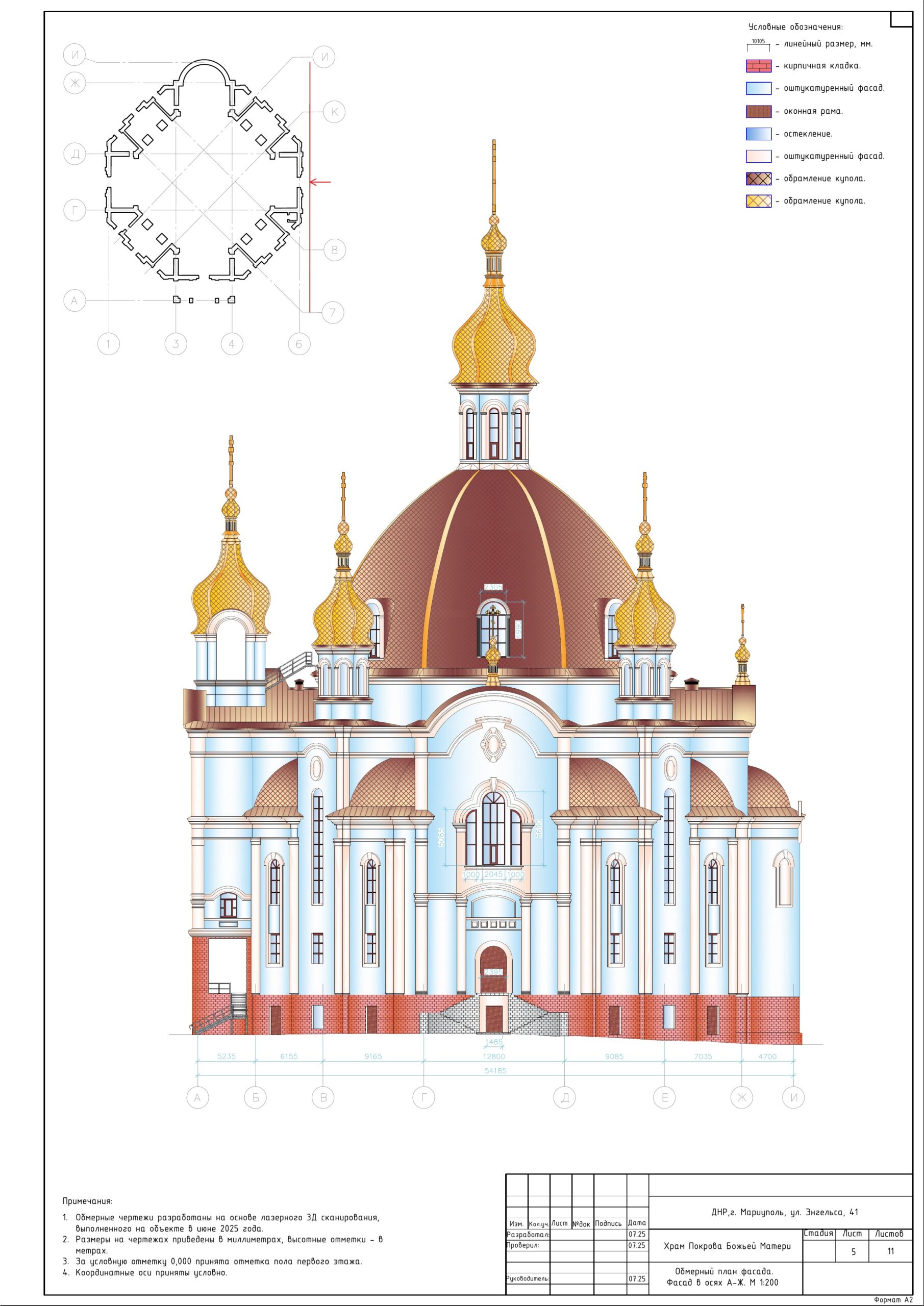

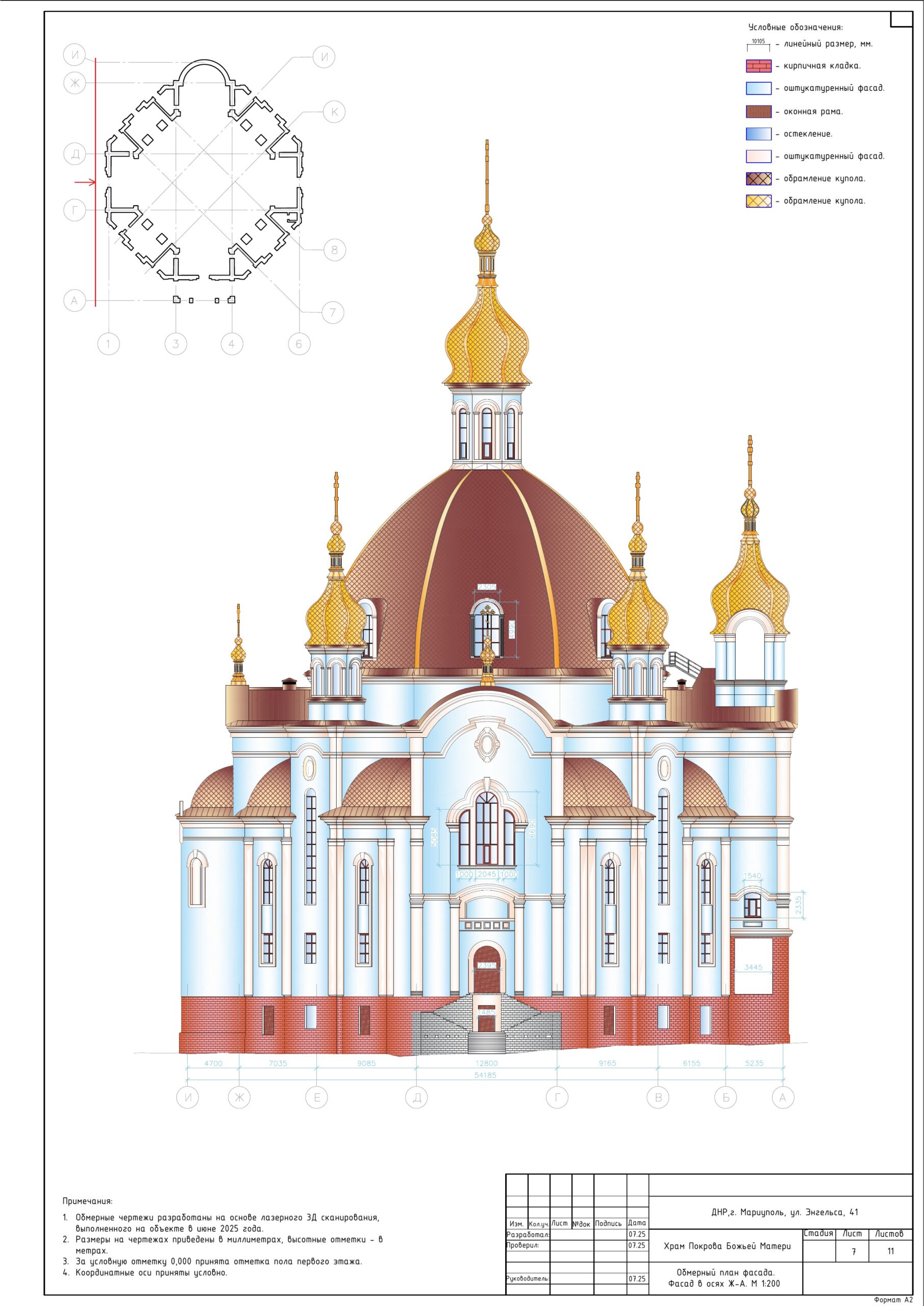

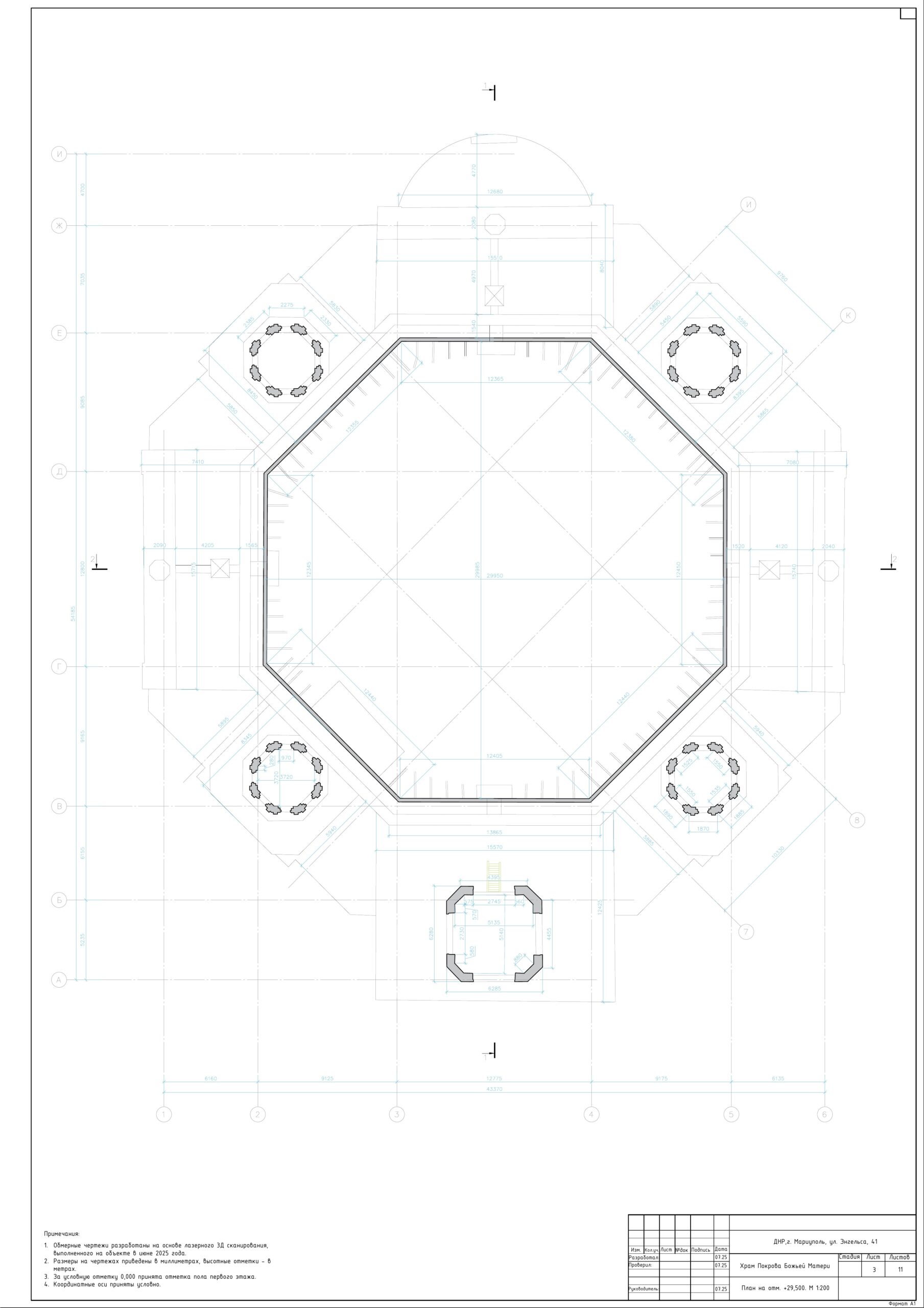

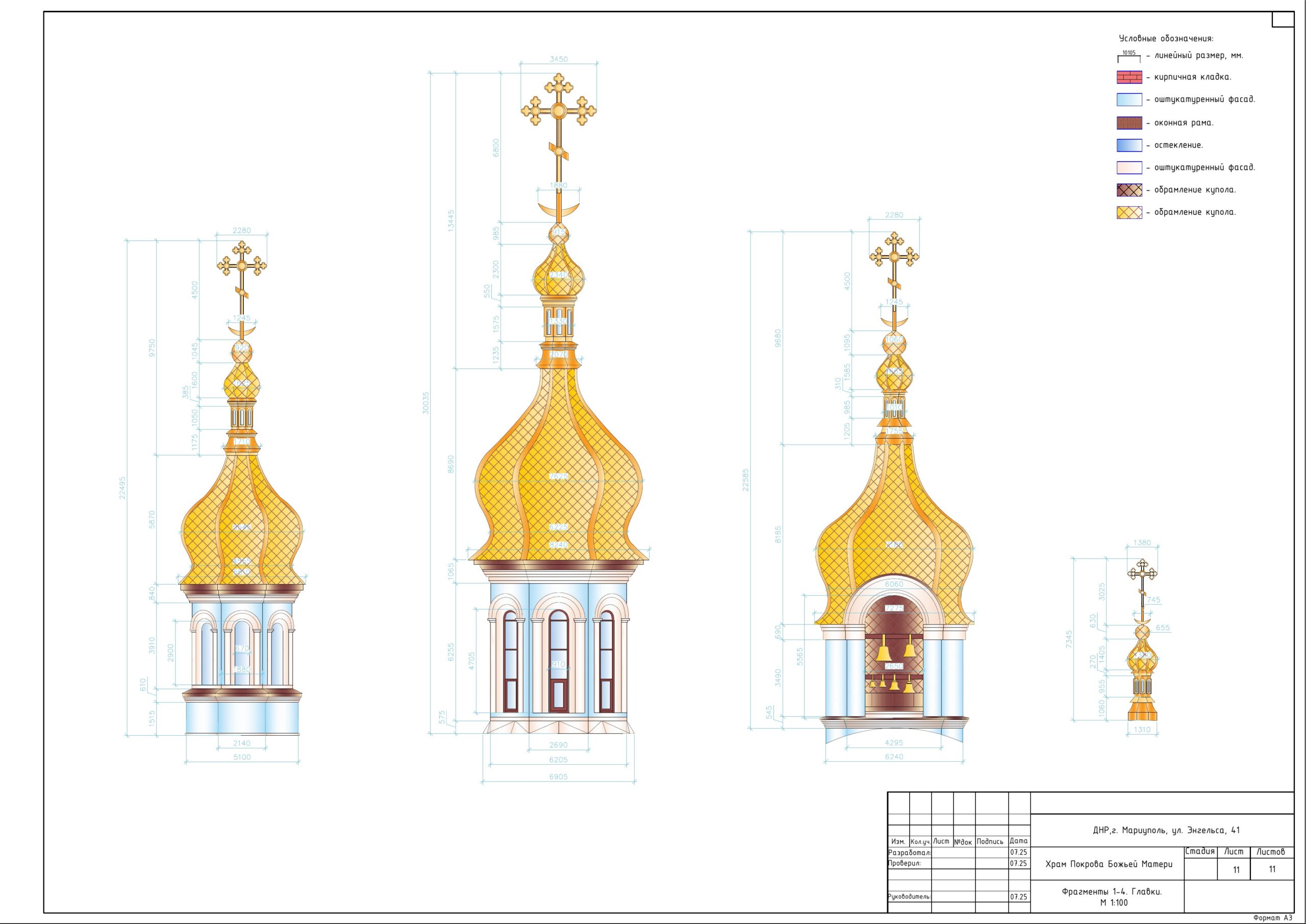

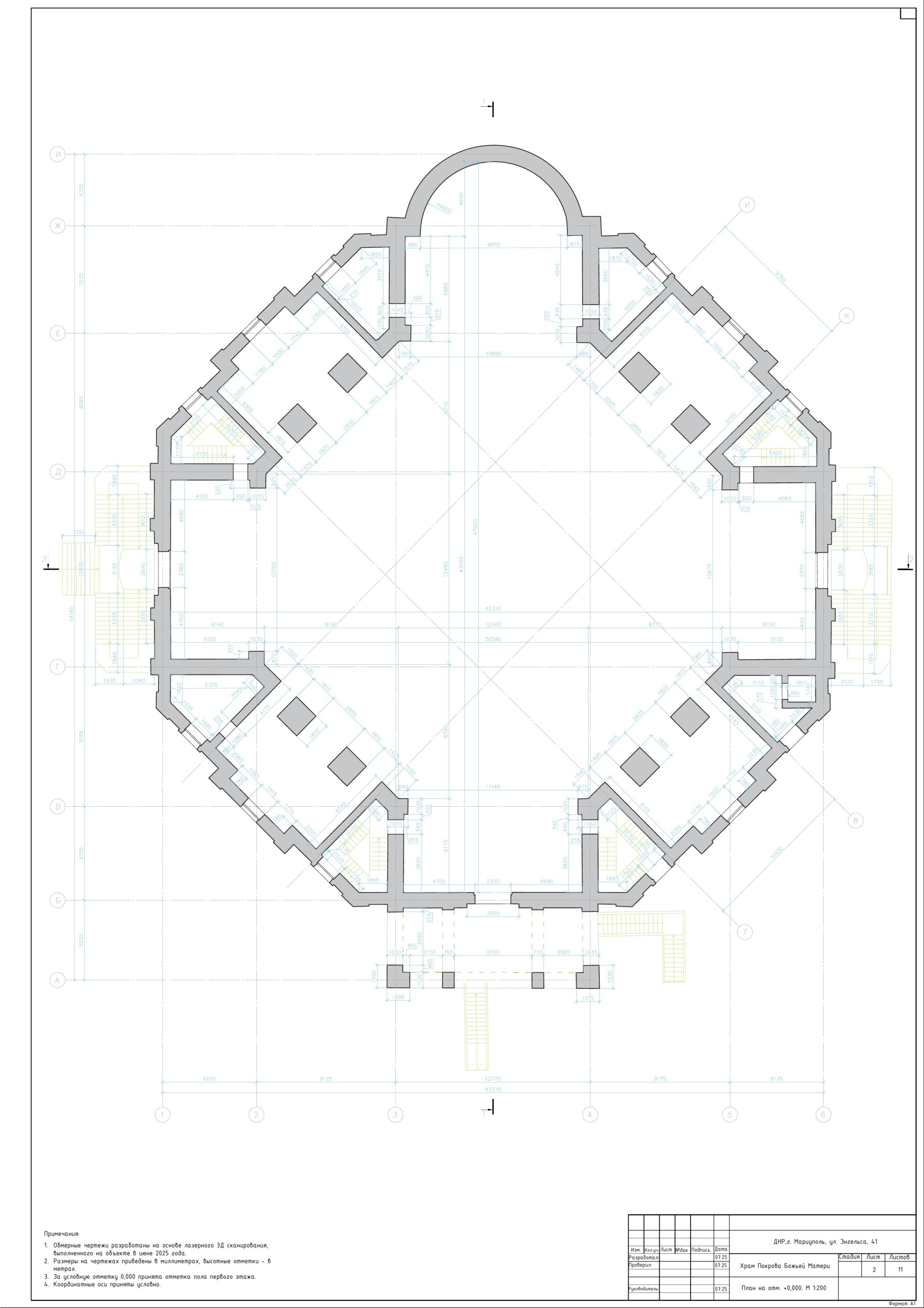

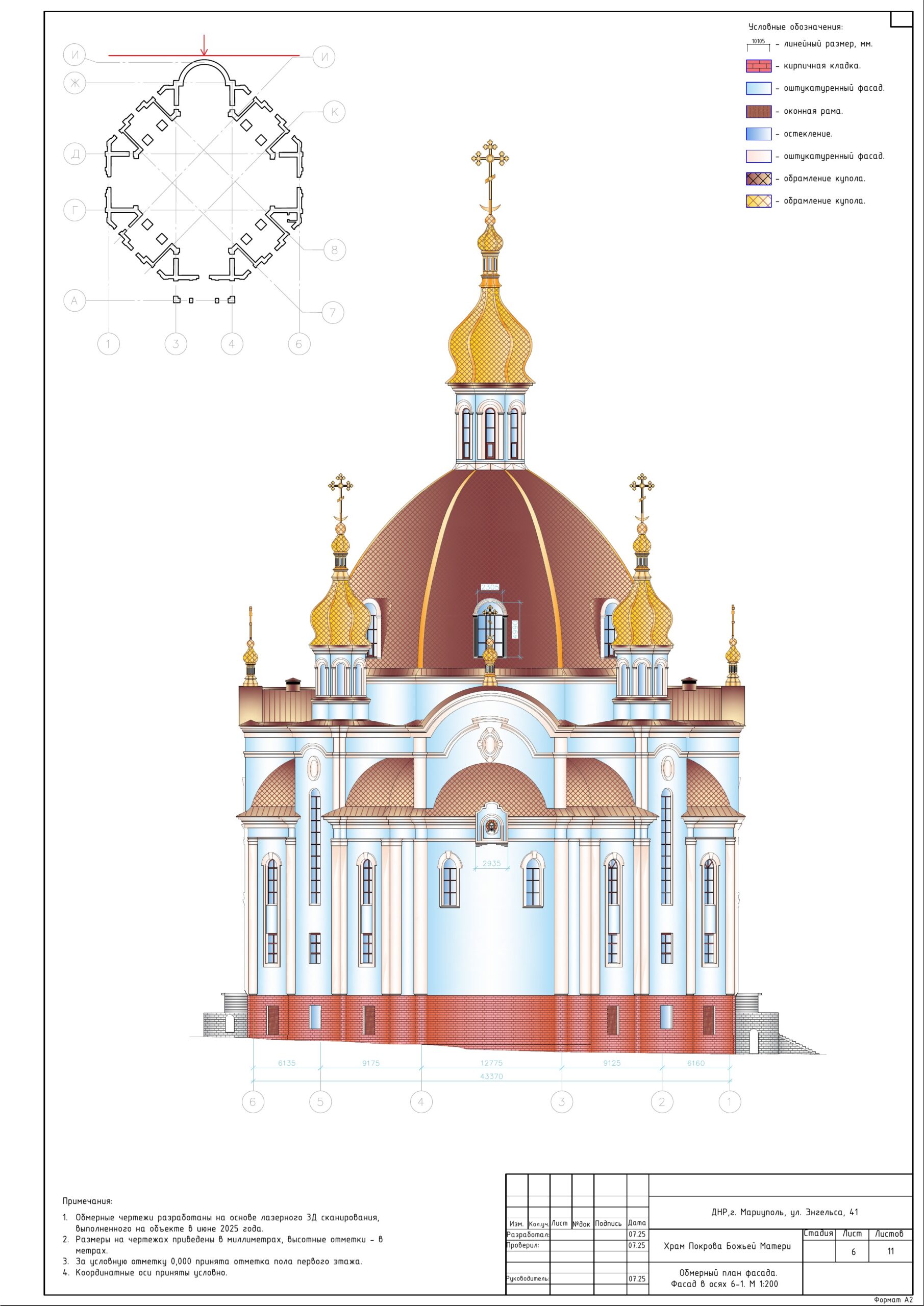

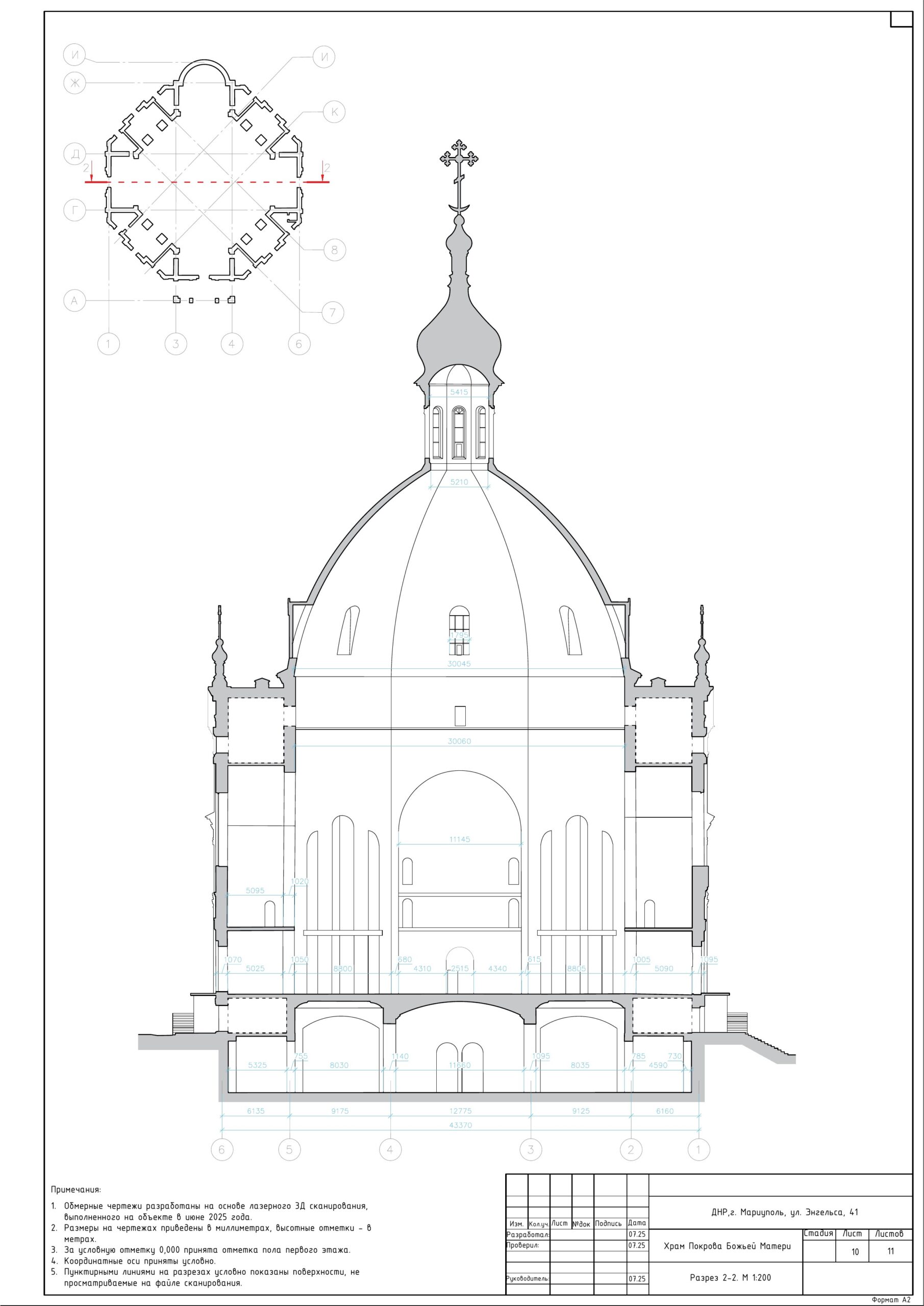

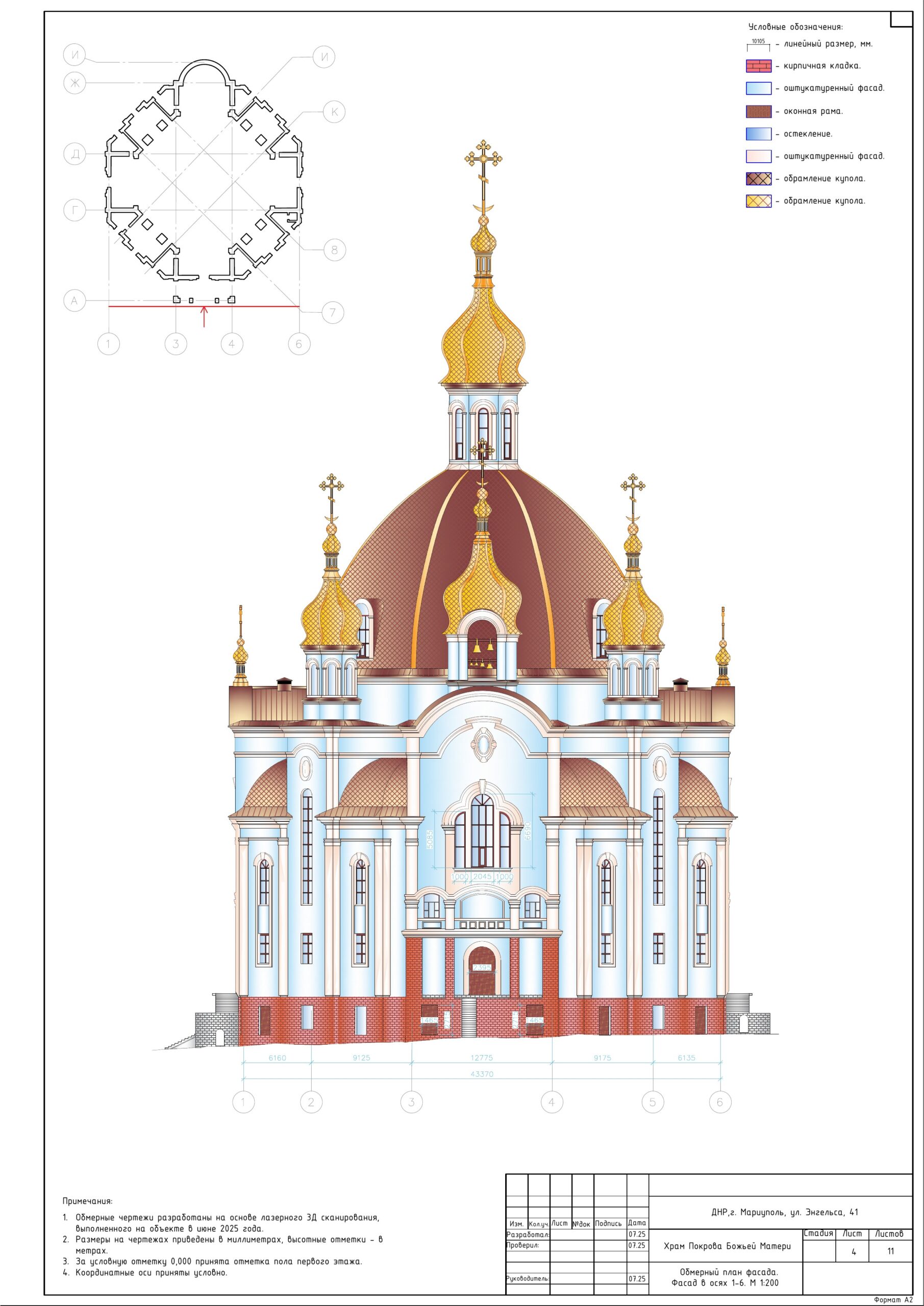

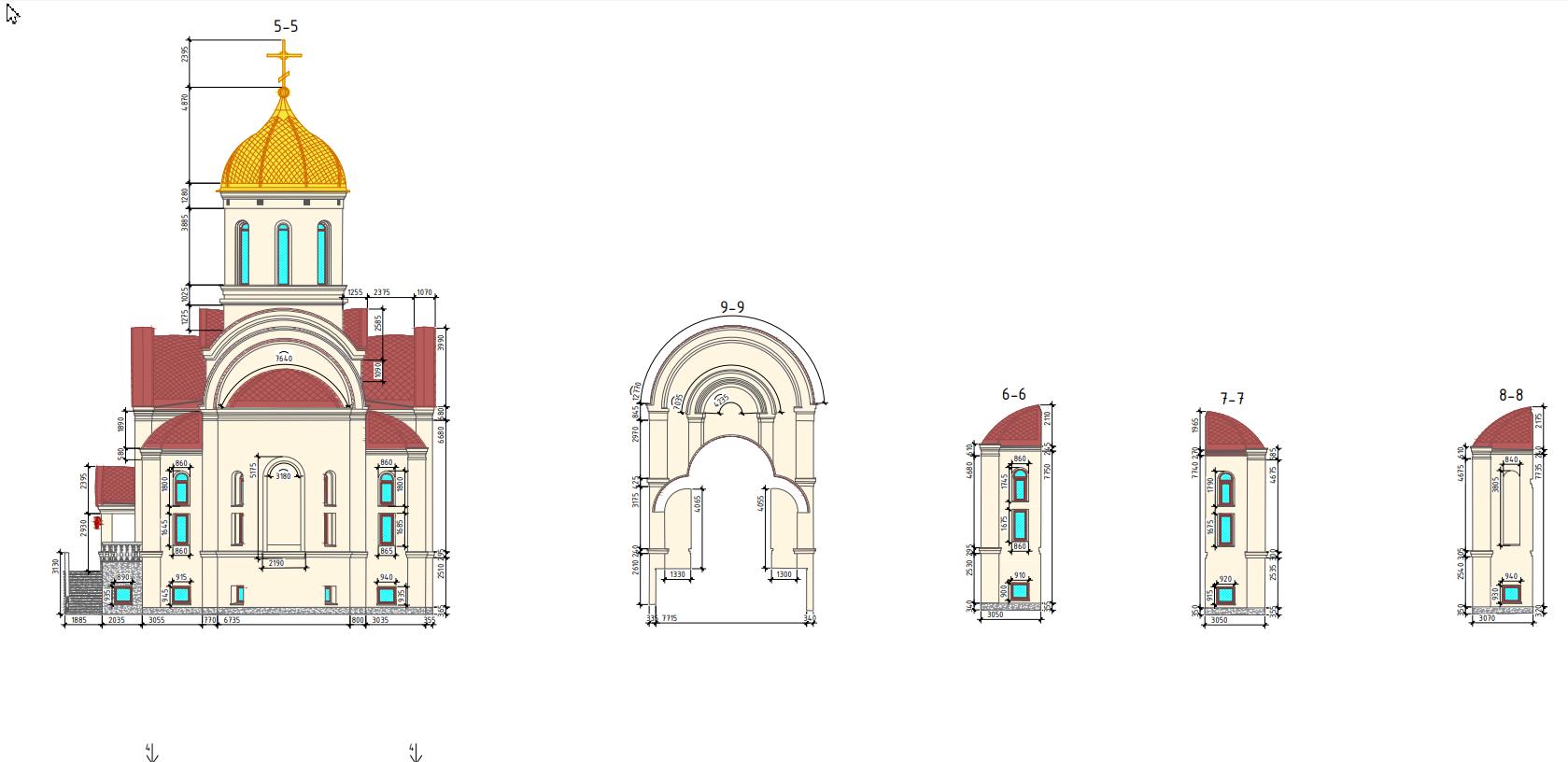

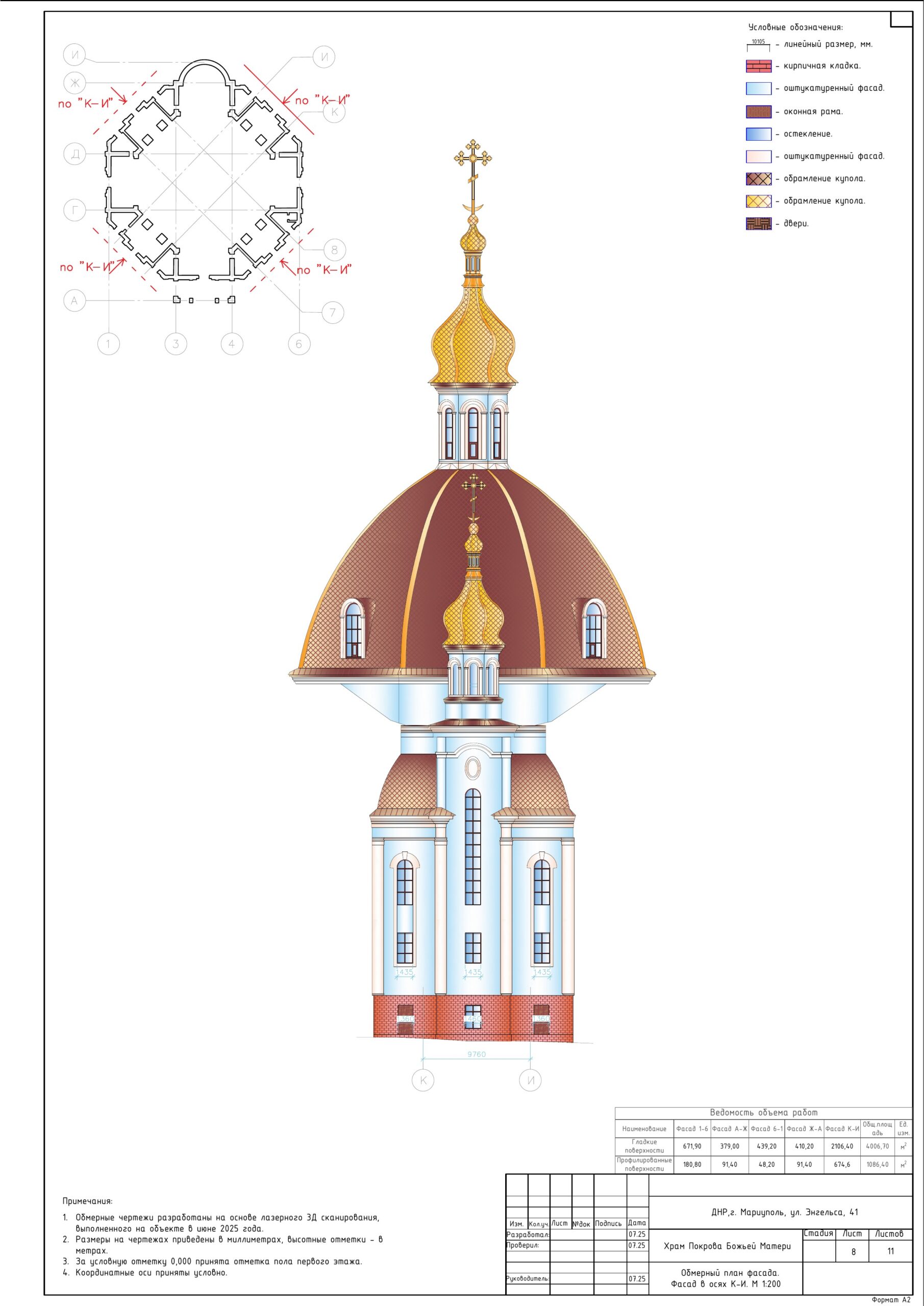

- Обмерные чертежи фасадов в виде схем (в электронном и графическом виде)
Эти материалы могут быть использованы для реставрационных, проектных и архитектурных задач.
Нужны обмерные чертежи или лазерное сканирование вашего объекта?
Выполним высокоточное сканирование зданий, фасадов и конструкций и подготовим готовую чертёжную документацию.
Оставьте заявку — рассчитаем стоимость и сроки под ваш объект.
